| يسلط الضوء على المنتج: | بطاريات ليثيوم عالية المتانة (أكثر من 6000 دورة) |
| جهد المرافق: | 176 فولت تيار متردد إلى 264 فولت تيار متردد (افتراضي)، 90 فولت تيار متردد إلى 280 فولت تيار متردد (ق |
| تردد الخدمة: | 45 هرتز إلى 65 هرتز |
| الحد الأقصى لتيار شحن المرافق: | 100A |
| العاكس الناتج الجهد: | 220/230 فولت تيار متردد ± 3% |
| الشكل الموجي لجهد الإخراج: | موجة جيبية نقية |
| إبراز: | محولات الطاقة الشمسية خارج الشبكة 5 500W,عاكس موجات الصينوس النقي 5 500W,عاكس قوة الصين 100A نقي,pure sine wave inverter 5 500W,100A pure sine power inverter |

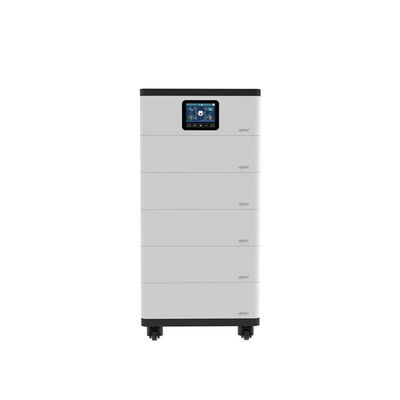

سلسلة ROH-F P20 هي نظام تخزين طاقة شامل يجمع بين بطاريات الليثيوم مع محولات تخزين الطاقة خارج الشبكة.هذا المنتج يمكن أن يستوعب ما يصل إلى 6 وحدات بطارية الليثيوم و 1 مضيف محول تخزين الطاقة خارج الشبكةكل وحدة بطارية الليثيوم لديها قدرة 5.12 كيلوواط الساعة، مع قدرة قابلة للتكوين القصوى تصل إلى 30.72 كيلوواط ساعة.
يستضيف مضيف عاكس تخزين الطاقة خارج الشبكة شحن شبكة / مولد النفط ، وشحن الطاقة الشمسية ، وتجاوز المرافق ، ومخرج عاكس ، وإدارة الطاقة الذكية.أوضاع الشحن المتعددة ومخرجات التيار المتردد متاحة للمستخدمين لتحديد وتكوين، مما يسمح باستخدام مرن للطاقة الشمسية أو طاقة الشبكة، وتحقيق استخدام الطاقة عالية الكفاءة.
يتم تحقيق تثبيت المنتج البسيط من خلال التراكم الوحدي، مدعومة قاعدة عجلة الدوران لسهولة التنقل.
يتم تلبية متطلبات طاقة تخزين الطاقة عالية السعة من خلال مجموعات من الوحدة الرئيسية مع أعداد مختلفة من البطاريات.
| النموذج | ROH5542F-05X1P20 | ROH5542F-10X2P20 | ROH5542F-15X3P20 | ROH5542F-20X4P20 | ROH5542F-25X5P20 | ROH5542F-30X6P20 | |
| مدخلات المرافق | الجهد العام | 176VAC إلى 264VAC (المعيار الافتراضي) 90VAC إلى 280VAC (يمكن تكوينه) |
|||||
| تواتر الاستخدام | 45 هرتز إلى 65 هرتز | ||||||
| الحد الأقصى لتيار الشحن | 100A | ||||||
| وقت استجابة التبديل | وقت استجابة التبديل المحول إلى المرافق: 10 م؛ وقت استجابة التبديل √ فائدة العاكس (عندما تكون قوة الحمل أعلى من 100 واط): 20ms |
||||||
| مخرج العاكس | الطاقة المسجلة للمحول (@ 35°C) | 5500 واط | |||||
| طاقة الخروج من الموجات العابرة لمدة 3 ثوان | 8500 واط | ||||||
| الجهد الخارجي للمحول | 220/230VAC ± 3% | ||||||
| تردد المحول | 50/60 هرتز±0.2% | ||||||
| شكل موجة الجهد الخارجي | موجة الجيب النقية | ||||||
| عامل قوة الحمل | 0.2?? 1 ((VA ≤ الطاقة الإخراجية الاسمية) | ||||||
| THDu (التشوه الكلي لجهد الهارموني) | ≤ 3% (حمل مقاوم 48 فولت) | ||||||
| كفاءة الحمل القصوى | 92% | ||||||
| الكفاءة القصوى للمحول | 94% | ||||||
| حد أقصى لجهد الدوائر المفتوحة للطاقة الصناعية | 500 فولت (في أدنى درجة حرارة بيئة التشغيل) 440 فولت (في 25 درجة مئوية) |
||||||
| جهاز تحكم شمسي | نطاق الجهد MPPT | 85VDC إلى 400VDC | |||||
| قنوات المدخلات MPPT | بطريقتين | ||||||
| الحد الأقصى للتيار المدخل للطاقة الشمسية | 2 طرق، 2 × 15A | ||||||
| طاقة الدخول الكهروضوئية القصوى | 2*3000 واط | ||||||
| الحد الأقصى لتيار الشحن للطاقة الشمسية | 100A | ||||||
| MPPT الكفاءة القصوى | ≥ 99.5% | ||||||
| بطارية | نوع البطارية | الـ LFP | |||||
| حزمة البطارية | 5.12 كيلوواط، 51.2 فولت/100 أيه إيه | ||||||
| كمية حزمة البطارية | 1 | 2 | 3 | 4 | 5 | 6 | |
| الجهد المسمى للبطارية | 51.2VDC | ||||||
| قدرة الطاقة | 5.12 كيلوواط | 10.24 كيلوواط | 15.36 كيلوواط | 20.48 كيلوواط | 25.6 كيلوواط | 30.72 كيلوواط | |
| نطاق درجة حرارة عمل البطارية | شحن: 0°C إلى +50°C، تفريغ: -20°C إلى +50°C | ||||||
| غيرها | الخسائر بدون حمولة | <1.0 A (حالة الاختبار: لا يتم توصيل المرافق والطاقة الشمسية والحمل ، ومخرج التيار المتردد يعمل ، يتوقف المروحة ، مدخل @ 48V) | |||||
| تيار الاستعداد | < 0.15A (حالة الاختبار: الخدمات العامة والطاقة الشمسية والحمل غير متصلين ، مخرج التيار المتردد مغلق ، توقف المروحة ، مدخل @ 48V) | ||||||
| طريقة التثبيت | التراكم المسطح | ||||||
| معايير البيئة | نطاق درجة حرارة العمل | -20 درجة مئوية إلى +50 درجة مئوية (عندما تتجاوز درجة حرارة البيئة 30 درجة مئوية ، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) | |||||
| نطاق درجة حرارة التخزين | -25°C إلى +60°C | ||||||
| الحجرة | IP20 | ||||||
| الرطوبة النسبية | < 95% (N.C.) | ||||||
| الارتفاع | < 4000M (إذا تجاوز الارتفاع 2000 متر ، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) | ||||||
| المعلمات الميكانيكية | الأبعاد (الطول × العرض × الارتفاع) | 530mm*500mm*467mm | 530mm*500mm*629mm | 530mm*500mm*791mm | 530mm*500mm*953mm | 530mm*500mm*1115mm | 530mm*500mm*1,277mm |
| الوزن الصافي للمحول | 24.5 كجم | 24.5 كجم | 24.5 كجم | 24.5 كجم | 24.5 كجم | 24.5 كجم | |
| إجمالي الوزن الصافي | 82.0 كجم (حافز متحرك) | 129.8 كيلوغرام (حافز متنقل) | 177.6 كجم (عصا متنقلة) | 225.4 كجم (عصا متنقلة) | 273.2 كجم (عصا متنقلة) | 321.0 كجم (حافز متحرك) | |
| 74.6 كجم (عقدة ثابتة) | 122.4 كجم (عقدة ثابتة) | 170.2 كجم (عقدة ثابتة) | 218.0 كجم (قوس ثابت) | 265.8 كجم (عقدة ثابتة) | 313.6 كجم (عقدة ثابتة) | ||
