| نطاق انتاج الطاقة: | 10 ~ 20 كيلو واط ساعة |
| الحد الأقصى لقوة الإدخال الكهروضوئية: | 4000 واط/6000 واط |
| نطاق الجهد MPPT: | 85 ~ 400 فولت |
| العاكس الناتج الجهد: | 220/230VAC3% |
| تردد الإخراج: | 50-60 هرتز |
| التطبيق: | المنزل |
| نوع البطارية: | ليثيوم أيون |
| نوع النظام: | سهل التخزين |

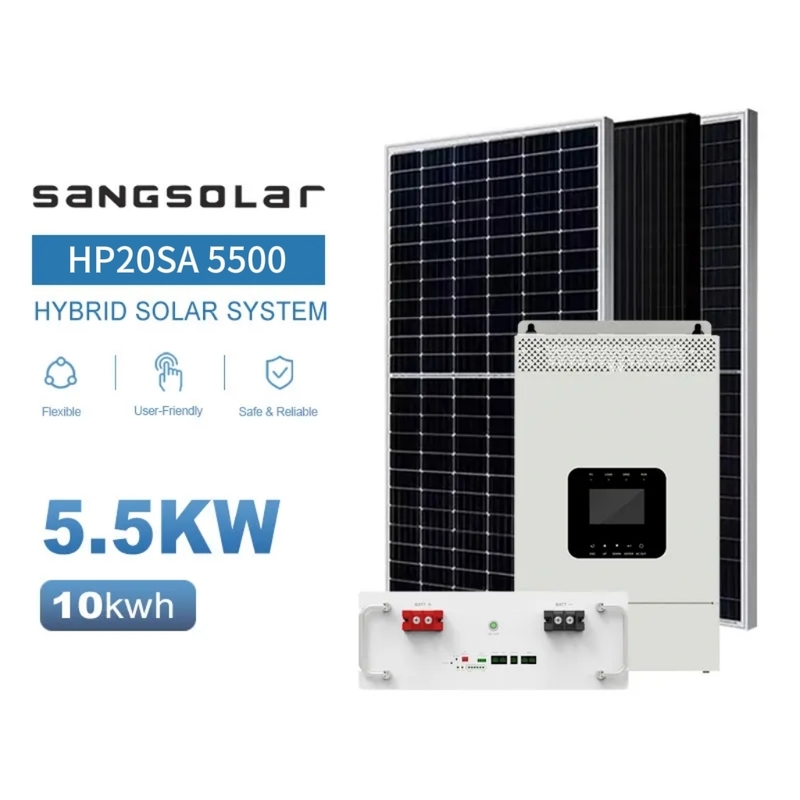

| سلسلة HP-AHP20SA هي منتج فعال من حيث التكلفة. يدعم خيارات شحن متعددة ، بما في ذلك الخدمات العامة ومولد الديزل والطاقة الشمسية. تم تصميمه لتحويل الخدمات العامة ، وإنتاج المحول ،وإدارة الطاقةشريحة DSP المتقدمة، جنبا إلى جنب مع خوارزمية التحكم، تضمن أوقات استجابة سريعة، والموثوقية، وكفاءة تحويل عالية.يمكن للعملاء استخدام الطاقة بكفاءة من خلال التبديل المرن بين الطاقة الشمسية والطاقة العامة باستخدام إعدادات مخصصة. |
المواصفات التقنية
| النموذج | HP3542-AH0650P20SA | HP5542-AH1050P20SA | |
| مدخلات المرافق | الجهد العام | 176VAC ~ 264VAC (المعيار الافتراضي) ، 90VAC ~ 280VAC (يمكن تكوينه) | |
| تواتر الاستخدام | 45 هرتز ~ 65 هرتز | ||
| الحد الأقصى لتيار الشحن | 60A | 100A | |
| وقت استجابة التبديل |
وقت استجابة التبديل إلى المنفعة: 10ms وقت استجابة التبديل إلى المنفعة (عندما تكون قوة الحمل أعلى من
100W): 20ms
|
||
| مخرج العاكس |
الطاقة المسجلة للمحول (@ 30°C) | 3500 واط | 5000 واط |
| طاقة الخروج من الموجات العابرة لمدة 3 ثوان | 7000 واط | 8500 واط | |
| الجهد الخارجي للمحول | 220/230VAC ± 3% | ||
| تردد المحول | 50/60 هرتز±0.2% | ||
| شكل موجة الجهد الخارجي | موجة الجيب النقية | ||
| عامل قوة الحمل | 0.2~1 ((VA ≤ الطاقة الإخراجية الاسمية) | ||
| THDu (التشوه الكلي لجهد الهارموني) | ≤ 3% (48 فولت تحميل المقاومة) | ||
| كفاءة الحمل القصوى | 92% | ||
| الكفاءة القصوى للمحول | 94% | ||
| جهاز تحكم شمسي | حد أقصى لجهد الدوائر المفتوحة للطاقة الصناعية | 500 فولت (في الحد الأدنى لدرجة حرارة بيئة التشغيل) 440 فولت (في 25 درجة مئوية) | |
| نطاق الجهد MPPT | 85 إلى 400 فولت | ||
| طاقة الدخول الكهروضوئية القصوى | 4000 واط | 6000 واط | |
| الحد الأقصى لتيار الشحن للطاقة الشمسية | 60A | 100A | |
| MPPT الكفاءة القصوى | ≥99.5% | ||
| بطارية | الجهد المسمى للبطارية | 48VDC | |
| نطاق الجهد العامل للبطارية | 43.2VDC ~ 60VDC | ||
| الحد الأقصى لتيار شحن البطارية | 60A | 100A | |
| غيرها | الخسائر بدون حمولة | <0.7A | <1.0A |
| حالة الاختبار: لا توجد طاقة كهربائية ومرافق، التيار المتردد يعمل، يتوقف المروحة @ 48V مدخل | |||
| تيار الاستعداد | <0.15A | ||
| حالة الاختبار: لا توجد طاقة كهربائية ومرافق، خارج التيار المتردد مغلق، يتوقف المروحة @ 48V مدخل) | |||
| نطاق درجة حرارة العمل | -20°C~+50°C (عندما تتجاوز درجة حرارة البيئة 30°C، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) | ||
| نطاق درجة حرارة التخزين | -25°C~+60°C | ||
| الحجرة | IP20 | ||
| الرطوبة النسبية | < 95% (N.C.) | ||
| الارتفاع | < 4000M (إذا تجاوز الارتفاع 2000 متر ، يتم تقليل الطاقة الخارجة الفعلية بشكل مناسب) | ||
| المعلمات الميكانيكية | الأبعاد (الطول × العرض × الارتفاع) | 534mm × 288mm × 163mm | 590mm × 288mm × 163mm |
| حجم التركيب (الطول × العرض) | 512 ملم × 245 ملم | 568 ملم × 245 ملم | |
| حجم فتحة التثبيت | Φ9mm/Φ10mm | Φ9mm/Φ10mm | |
| الوزن الصافي | 12.0 كجم | 15.0 كجم | |
