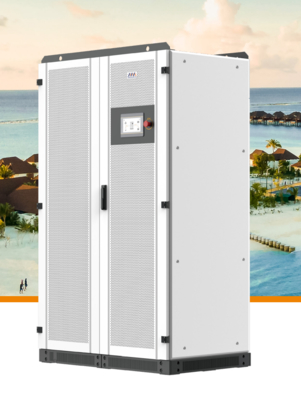

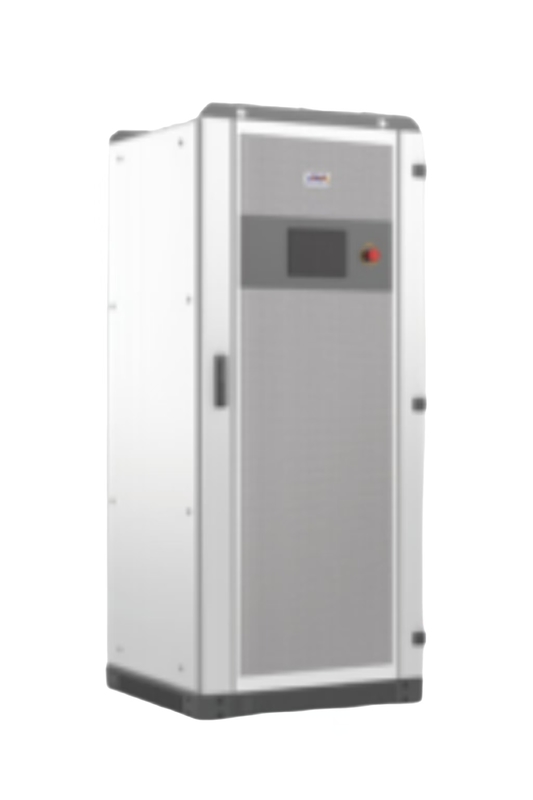

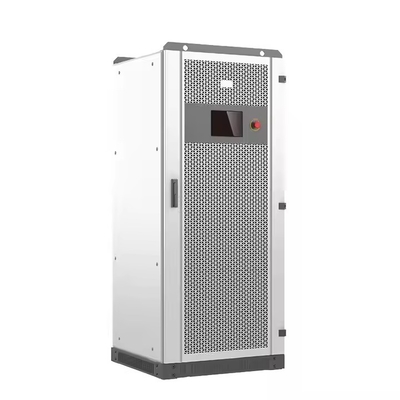

عاكس خارج الشبكة ثلاثي الأطوار بقدرة 30 كيلو واط مع MPPT مزدوج وبطارية 250-850 فولت

تحويل طاقة من الدرجة الصناعية للبيئات الصعبة

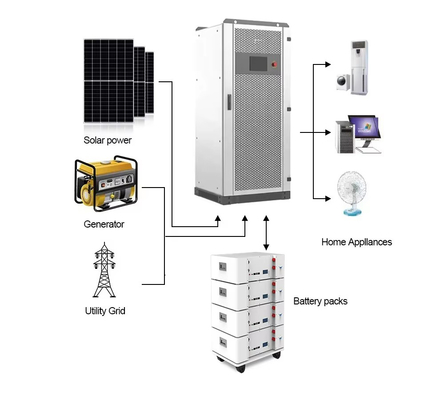

هذا عاكس هجين ثلاثي الأطوار بقدرة 30 كيلو واط يمثل حلاً قويًا للطاقة مصممًا للتطبيقات البعيدة والبالغة الأهمية حيث لا تتوفر موثوقية الشبكة. من خلال دمج تحويل الطاقة الشمسية وتخزين البطاريات ودعم المولدات في نظام واحد موحد، فإنه يلغي الحاجة إلى مكونات منفصلة مع توفير مرونة تشغيلية استثنائية.

الميزات والفوائد الرئيسية

1. تحويل الطاقة عالي الكفاءة

خرج مستمر 30 كيلو واط (33 كيلو فولت أمبير كحد أقصى)

• قادر على تشغيل الآلات الصناعية ومحطات اتصالات الهاتف المحمول والمجتمعات خارج الشبكة بطاقة ثلاثية الأطوار مستقرة. تتعامل سعة التحميل الزائد بنسبة 10٪ (33 كيلو فولت أمبير) مع بدء تشغيل المحركات وأحمال الاندفاع دون تقلبات في الجهد.

مدخلات MPPT مزدوجة (1000 فولت كحد أقصى لجهد التيار الكهروضوئي)

• يتيح جهازي تتبع أقصى نقطة للطاقة المستقلين توصيل مصفوفات شمسية ذات اتجاهات مختلفة أو أنواع ألواح مختلفة (مثل أسطح شرق-غرب). يستوعب نطاق التشغيل 250-850 فولت كلاً من الوحدات القياسية ذات 60 خلية والوحدات ذات الجهد العالي 72 خلية.

<3% إجمالي التشوه التوافقي (THD)

• ينتج جودة طاقة من الدرجة المساعدة تعمل بأمان على تشغيل المعدات الطبية الحساسة والأجهزة المختبرية ومحركات التردد المتغير. تمنع تقنية الترشيح التوافقي النشط تلف الأجهزة المتصلة.

2. إدارة البطارية المتقدمة

توافق جهد البطارية 250-850 فولت

• يدعم بشكل مباشر أنظمة الليثيوم الحديثة ذات الجهد العالي (300-800 فولت) دون محولات إضافية، مما يقلل من فقدان الطاقة بنسبة 2٪ مقارنة بهندسات الجهد المنخفض. متوافق أيضًا مع بطاريات الرصاص الحمضية من خلال ملفات تعريف الشحن القابلة للتعديل.

36 كيلو واط كحد أقصى لطاقة الشحن

• يعيد شحن مجموعات البطاريات بسرعة أثناء ذروة الإنتاج الشمسي، مما يتيح استعادة 80٪ من حالة الشحن في أقل من ساعتين لأنظمة 200 كيلو واط في الساعة. تمنع الخوارزميات التكيفية الشحن الزائد مع زيادة دورة الحياة.

اتصال CAN/RS485 BMS

• المراقبة في الوقت الفعلي لدرجة حرارة البطارية والجهد وحالة الشحن عبر البروتوكولات القياسية الصناعية. متوافق مع أنظمة إدارة الشركات المصنعة الرئيسية لبطاريات الليثيوم.

3. موثوقية من الدرجة العسكرية

نطاق التشغيل من -30 درجة مئوية إلى 55 درجة مئوية

• تضمن المكونات من الدرجة القطبية الشمالية القدرة على البدء البارد عند -25 درجة مئوية، بينما يحافظ التبريد المقاوم للصحراء على الإخراج الكامل حتى 45 درجة مئوية (تقليل إلى 80٪ عند 55 درجة مئوية). مثالي لمواقع التعدين في سيبيريا أو المزارع الشمسية في الشرق الأوسط.

غلاف مصنف IP20

• يحمي من دخول الغبار والاتصال العرضي، على الرغم من أنه يتطلب التركيب الداخلي أو المحمي. تمنع أدوات التثبيت المصنوعة من الفولاذ المقاوم للصدأ التآكل في البيئات الساحلية.

110٪ سعة التحميل الزائد المستمر

• يحافظ على خرج 33 كيلو واط إلى أجل غير مسمى للتعامل مع الأحمال الثقيلة المطولة، مع سعة انفجار 120٪ (36 كيلو واط) لبدء تشغيل المحرك لمدة دقيقة واحدة. تتحمل وحدات IGBT المقواة أكثر من 100000 دورة اندفاع.

4. تكامل الشبكة الذكي

مزامنة المولدات التلقائية

• يتكامل بسلاسة مع مولدات الديزل بقدرة 30-50 كيلو واط، مما يؤدي إلى تحسين كفاءة استهلاك الوقود عن طريق الحفاظ على معدلات تحميل 40-80٪. يقلل من استهلاك الوقود بنسبة 35٪ مقارنة بالإعدادات التقليدية.

دعم التشغيل المتوازي

• يمكن مزامنة ما يصل إلى 6 وحدات (180 كيلو واط إجمالي) عبر اتصال ناقل CAN. يضمن تكوين السيد والتابع تقاسمًا متساويًا للحمل مع <1% عدم توازن الطاقة.

مراقبة TCP/IP عن بعد

• توفر واجهة الويب التشخيصات في الوقت الفعلي وبيانات الأداء التاريخية وتحديثات البرامج الثابتة. متوافق مع أنظمة SCADA عبر Modbus TCP.

المواصفات الفنية

الشهادات والامتثال

• IEC 62109-1: حماية معتمدة ضد المخاطر الكهربائية بما في ذلك أعطال القوس والأعطال الأرضية.

• VDE-AR-N 4105: يتوافق مع معايير الشبكة الألمانية لتنظيم الجهد/التردد.

• EN 61000-6-4: يلبي متطلبات التوافق الكهرومغناطيسي الصناعي.

إرشادات التنفيذ

1. التركيب

   • يجب أن تدعم الأساس 800 كجم من الأحمال الديناميكية

   • خلوص بحد أدنى 500 مم لتدفق الهواء

   • مطلوب كابلات نحاسية 95 مم² لتوصيلات البطارية

2. الصيانة

   • التصوير الحراري السنوي لأطراف الطاقة

   • استبدال مرشح الهواء ربع سنوي في البيئات المتربة

3. العائد على الاستثمار النموذجي

   • 3-5 سنوات لعمليات التعدين التي تحل محل الديزل

   • 4-6 سنوات لطاقة برج الاتصالات
