| Max. Power (kVA): | 275 kVA |
| Max. PV Voltage: | 1,000V |
| Voltage Range: | 420-850V |
| Dimensions: | (600×720×2,050mm)×1 + 1,200×800×2,050mm |
| Weight: | 1,980-2,010 kg |
| Operating Temperature: | -30°C to 55°C |
| إبراز: | عاكس هجين 250 كيلوواط للشبكات الصناعية الصغيرة,عاكس للخدمات الثقيلة مع مدخل 360 كيلوواط PV,عاكس الهجينة ذو بطارية 850 فولت,heavy-duty inverter with 360kW PV input,850V battery support hybrid inverter |

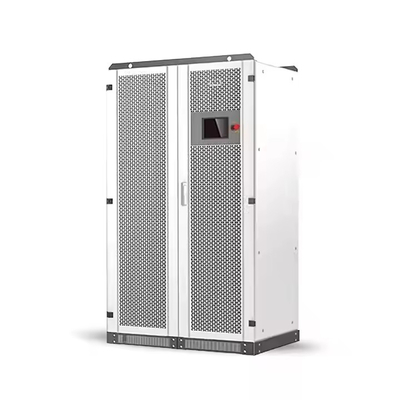

هذا عاكس هجين صناعي بقدرة 250 كيلو واط يمثل أحدث ما توصلت إليه تكنولوجيا تحويل الطاقة ثلاثية الطور، والمصممة خصيصًا لتلبية المتطلبات الصارمة للعمليات الصناعية واسعة النطاق وتطبيقات الشبكات الصغيرة من الدرجة المساعدة. مع سعة الذروة 275 كيلو فولت أمبير و ستة أجهزة تتبع MPPT متقدمة، يوفر هذا النظام طاقة نظيفة وغير منقطعة لأكثر البيئات كثافة في استهلاك الطاقة.
إخراج طاقة أكثر بنسبة 66% من نماذج 150 كيلو واط القياسية
6 قنوات MPPT رائدة في الصناعة للحصول على أقصى قدر من الطاقة الشمسية في التركيبات المعقدة
مكونات من الدرجة العسكرية مصنفة للتشغيل المستمر على مدار الساعة طوال أيام الأسبوع
نطاق جهد بطارية واسع للغاية 420-850 فولت للاتصال المباشر بأنظمة التخزين الحديثة ذات الجهد العالي
250 كيلو واط مستمر (275 كيلو فولت أمبير ذروة) سعة
قادرة على تشغيل مصانع صناعية بأكملها أو عمليات تعدين كبيرة في وقت واحد
<1% THDu في وضع عدم الاتصال بالشبكة
توفر جودة طاقة من الدرجة المساعدة لمعدات التصنيع الحساسة والآلات الدقيقة
110% سعة زيادة التحميل المستمر
يتعامل مع بدء تشغيل المحركات وزيادات المعدات الثقيلة دون انقطاع
5-6 أجهزة تتبع MPPT مستقلة بسعة 300-360 كيلو واط
*يوفر 30% أفضل تحمل للتظليل وتخفيف عدم التطابق من أنظمة التتبع القياسية ذات 4 أجهزة*
1000 فولت تيار مستمر قدرة الإدخال مع نطاق MPPT 250-850 فولت
*يقلل من تكاليف نظام التوازن بنسبة 25% من خلال تصميمات السلسلة الأطول والتيار الأقل*
>98.5% كفاءة التحويل القصوى
يزيد من إنتاج الطاقة من مصفوفات الطاقة الشمسية المتميزة
نطاق جهد بطارية واسع للغاية 420-850 فولت
يتصل مباشرة بأنظمة التخزين الحديثة على نطاق المرافق دون محولات إضافية
360 كيلو واط كحد أقصى لطاقة الشحن
*يتيح إعادة شحن فائقة السرعة لمدة 90 دقيقة لتطبيقات تحويل الوقت الحرجة*
اتصال BMS متعدد البروتوكولات
*يدعم CAN 2.0B و RS485 و TCP/IP لجميع الشركات المصنعة للبطاريات الرئيسية*
-30 درجة مئوية قدرة التشغيل البارد مع تشغيل مستمر عند 55 درجة مئوية
أداء مثبت في تطبيقات التعدين في القطب الشمالي ومزارع الطاقة الشمسية الصحراوية
مكونات كهربائية محمية IP20
يتحمل أقسى البيئات الصناعية بما في ذلك الغبار والرطوبة والاهتزاز
نظام إدارة حرارية متقدم
تحافظ مروحة التحكم الذكي على درجات حرارة التشغيل المثلى
| الفئة | المواصفات | ملاحظات فنية |
|---|---|---|
| خرج التيار المتردد (متصل بالشبكة) | ||
| الحد الأقصى للطاقة (كيلو فولت أمبير) | 275 كيلو فولت أمبير | زيادة تحميل بنسبة 10% لمدة ساعة واحدة |
| الطاقة المقدرة (كيلو واط) | 250 كيلو واط | إخراج مستمر |
| خيارات الجهد | 208 فولت/220 فولت/240 فولت (واي) | الكشف التلقائي عن الجهد |
| التيار (أمبير) | 694 أمبير (208 فولت)/656 أمبير (220 فولت)/602 أمبير (240 فولت) | 100% قادر على تحمل الحمل غير المتوازن |
| التردد | 50/60 هرتز (±5 هرتز قابل للتعديل) | مزامنة سلسة للشبكة |
| THDi | <3% | يفي بمعايير IEEE 519 |
| خرج التيار المتردد (خارج الشبكة) | ||
| THDu | <1% خطي، <5% غير خطي | مناسب للأحمال الحساسة |
| سعة زيادة التحميل | 110% مستمر | 120% لمدة دقيقة واحدة |
| مدخل PV | ||
| الحد الأقصى لجهد PV | 1000 فولت | 1100 فولت أقصى تحمل |
| الحد الأقصى لطاقة PV | 300/360 كيلو واط | 6 قنوات MPPT مستقلة |
| أجهزة تتبع MPPT | 5/6 | مراقبة السلسلة الفردية |
| نطاق جهد MPPT | 250-850 فولت | 150 فولت قدرة التشغيل البارد |
| البطارية | ||
| نطاق الجهد | 420-850 فولت | يدعم جميع الكيمياء الرئيسية |
| الحد الأقصى لطاقة الشحن | 300/360 كيلو واط | 0-100% SOC في <2 ساعة |
| البيانات المادية | ||

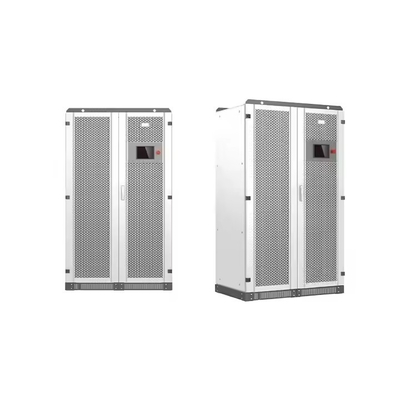

| الأبعاد | (600×720×2050 ملم)×1 + 1200×800×2050 ملم | تصميم معياري |
| الوزن | 1980-2010 كجم | جيوب الرافعة الشوكية متضمنة |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 55 درجة مئوية | تخفيض التصنيف فوق 45 درجة مئوية |
| تصنيف الحماية | IP20 | تصميم آمن للمس |
| مستوى الضوضاء | <70 ديسيبل | 65 ديسيبل تشغيل نموذجي |
| الاتصال | RS485، CAN، TCP/IP | Modbus، DNP3، IEC 61850 |
عمليات صهر الألومنيوم تتطلب إمدادًا مستقرًا وعالي الطاقة
أنظمة الطاقة في مصانع الأسمنت مع أحمال محركات كبيرة
مصانع تصنيع السيارات مع معدات دقيقة
تركيبات الطاقة الشمسية بالإضافة إلى التخزين على نطاق الشبكة
أنظمة استبدال محطات الذروة
الشبكات الصغيرة للمجمعات الصناعية
مجمعات المنتجعات الجزيرية مع متطلبات الطاقة على مدار الساعة طوال أيام الأسبوع
أنظمة الطاقة للقواعد العسكرية تتطلب الموثوقية
حلول الطاقة لمنصات النفط البحرية
عمليات التعدين في الحفر المفتوحة
محطات معالجة المعادن
معسكرات الاستكشاف عن بعد
س: كيف يقارن هذا بوحدات متعددة بقدرة 100 كيلو واط للمشاريع الكبيرة؟
A: يوفر سعة أكبر بنسبة 150% في نظام واحد مع تحكم مركزي، مما يقلل من تكاليف نظام التوازن بنسبة 20% تقريبًا مقارنة بالوحدات الأصغر المتعددة.
س: ما هي أنظمة إدارة البطاريات المتوافقة؟
A: يدعم جميع البروتوكولات الرئيسية بما في ذلك:
Tesla Powerpack
BYD B-Box
LG Chem
CATL
Pylontech
س: هل يمكن أن يعمل بشكل كامل خارج الشبكة؟
A: نعم، مع <20 مللي ثانية وقت التحويل للأحمال الحرجة وتنظيم التردد/الجهد المتقدم للتشغيل المستقر في الجزيرة.
س: ما هي خيارات المراقبة المتاحة؟
A: حلول مراقبة متعددة:
واجهة شاشة تعمل باللمس محلية مقاس 7 بوصات
بوابة على شبكة الإنترنت مع بيانات تاريخية
تطبيق جوال لتنبيهات في الوقت الفعلي
تكامل SCADA عبر Modbus TCP/IP
2100 كجم قدرة تحميل الأرضية كحد أدنى
1 متر خلوص على جميع الجوانب للوصول إلى الصيانة
لوحة خرسانية موصى بها للتركيبات الخارجية
800 أمبير فصل التيار المتردد مطلوب عند التثبيت
فئة II حماية من زيادة التيار إلزامي لجميع وصلات DC/AC
التأريض السليم وفقًا لمعايير NEC/IEC
تهوية كافية لتبديد الحرارة
مرشحات الغبار موصى بها في البيئات ذات الجسيمات العالية
غلاف مُدفأ خيار متاح للتركيبات في القطب الشمالي
السلامة: EN 62109-1/-2، UL 1741
الامتثال للشبكة: IEEE 1547، VDE-AR-N 4105
EMC: EN 61000-6-2/-6-4
البحرية: DNV-GL اختياري
