| الأعلى. السلطة (KVA): | 110 كيلو فولت أمبير |
| نطاق الجهد: | 420-850V |
| التصنيف الحالي (A): | 240 أ |
| Max. الأعلى. PV Voltage الجهد الكهروضوئي: | 1,000 فولت |
| الأعلى. الطاقة الكهروضوئية: | 120/180/240 كيلوواط |
| إبراز: | عاكس هجين 100 كيلو واط للشبكات الصغيرة الصناعية,عاكس دلتا عالي الساق 240 فولت مع ثلاثة أجهزة تتبع نقطة القدرة القصوى (MPPT),عاكس بمخرج طور مقسم مع ضمان,240V high-leg delta inverter with triple MPPT,split-phase output inverter with warranty |

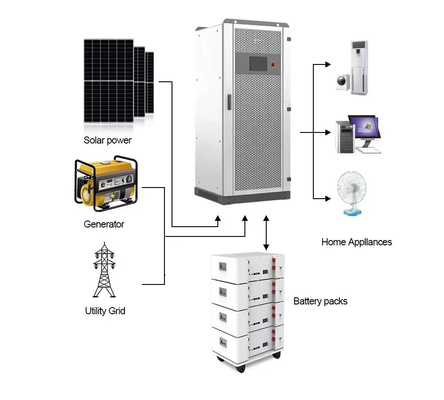

يوفر هذا العاكس الهجين المتقدم بقدرة 100 كيلو واط طاقة موثوقة ثلاثية الطور ومقسمة الطور للتطبيقات الصناعية والتجارية واسعة النطاق. يتميز بتكوين دلتا فريد عالي الساق بجهد 240 فولت مع خرج مقسم الطور، ويوفر مرونة لا مثيل لها للمرافق التي تتطلب محركات ثلاثية الطور وأحمال أحادية الطور بجهد 120/240 فولت. مع ما يصل إلى أربعة أجهزة تتبع MPPT تدعم إدخال PV بقدرة 240 كيلو واط وتوافق البطارية بجهد 420-850 فولت، يمثل هذا النظام أحدث التقنيات في مجال تكنولوجيا تحويل الطاقة الصناعية.
سعة طاقة محسنة: خرج مستمر 100 كيلو واط (110 كيلو فولت أمبير ذروة) للمعدات الصناعية الثقيلة
إدخال شمسي موسع: ما يصل إلى أربعة قنوات MPPT مستقلة لمصفوفات شمسية معقدة
دعم بطارية بجهد أعلى: نطاق 420-850 فولت لدعم أنظمة تخزين الجهد العالي الحديثة
تفاعل متقدم مع الشبكة:وقت انتقال <20 مللي ثانية بين أوضاع الربط بالشبكة والجزيرة
| الفئة | المواصفات | ملاحظات فنية |
|---|---|---|
| خرج التيار المتردد | 240 فولت دلتا عالي الساق + طور مقسم | يوفر 240 فولت ثلاثي الطور حقيقي (L1-L2-L3) مع اشتقاق 120 فولت (L2-N) |
| الطاقة المستمرة | 100 كيلو واط (110 كيلو فولت أمبير ذروة) | سعة زيادة التحميل المستمر بنسبة 110% |
| إدخال PV | 120/180/240 كيلو واط | Quad MPPT بكفاءة تتبع 99.9% |
| جهد البطارية | 420-850VDC | يدعم جميع الكيمياءات الليثيوم الرئيسية |
| الأبعاد | 1200×800×2050 ملم | جيوب الرافعة الشوكية لسهولة التركيب |
تولد تقنية تغيير الطور الحاصلة على براءة اختراع في العاكس طاقة نظيفة ثلاثية الطور بجهد 240 فولت مع توفير خرج أحادي الطور بجهد 120 فولت في نفس الوقت. هذه القدرة الفريدة:
تلغي الحاجة إلى المحولات الخارجية
تحافظ على توازن مثالي للطور (±1%)
توفر<3% THDi للمعدات الحساسة
تتميز بـ<20 مللي ثانية وقت الانتقال بين أوضاع التشغيل
*رؤية فنية: تستخدم وحدات IGBT التي يتم التحكم فيها بواسطة DSP بتردد تبديل 16 كيلو هرتز لتنظيم الجهد بدقة والاستجابة السريعة لتغيرات الحمل.*
يضمن نظام MPPT المتقدم لدينا أقصى قدر من حصاد الطاقة:
ما يصل إلى أربعة قنوات تتبع مستقلة
نطاق تشغيل 250-850 فولت
1000 فولت أقصى جهد إدخال
القدرة على البدء البارد وصولاً إلى 150 فولت
99.9% كفاءة تتبع الذروة
بيانات الأداء: تحقق كفاءة تحويل بنسبة 98.5% عند الحمل الاسمي مع<0.5 ثانية زمن استجابة MPPT لتغير ظروف الإشعاع.
تدعم واجهة البطارية المتقدمة:
كيمياءات ليثيوم متعددة (NMC، LFP)
ملفات تعريف الشحن القابلة للتكوين
شحن معوض لدرجة الحرارة
120/180/240 كيلو واط طاقة الشحن
مراقبة حالة الصحة
*ميزة السلامة: تتضمن اكتشاف أعطال قوس التيار المستمر المدمج، وحماية الأعطال الأرضية، وقدرة الإغلاق السريع المتوافقة مع NEC 2017/2020.*
مصانع تجميع السيارات
مرافق إنتاج الصلب
عمليات الآلات الثقيلة
خطوط العمليات الصناعية
*دراسة حالة: خفض مصنع تصنيع في الغرب الأوسط تكاليف الطاقة بنسبة 42% بعد تثبيت هذا النظام لتشغيل خط الإنتاج على مدار الساعة طوال أيام الأسبوع مع الحفاظ على جودة الطاقة لمعدات CNC الحساسة.*
مجمعات البيع بالتجزئة الكبيرة
مجمعات المستشفيات
مرافق الجامعة
مراكز البيانات
ميزة فنية: يسمح التشغيل المتوازي بالتوسع السلس في السعة مع نمو احتياجات الطاقة، مع<5 مللي ثانية تزامن بين الوحدات.
مصادر الطاقة الأولية للشبكات الصغيرة
تطبيقات تخفيف الذروة
أنظمة تكامل الطاقة المتجددة
طاقة المجتمع عن بعد
تسليط الضوء على الميزة: يدعم خدمات الشبكة المتقدمة بما في ذلك تنظيم التردد ودعم الجهد مع<100 مللي ثانية زمن الاستجابة.
طوبولوجيا ANPC ثلاثية المستويات
98% كفاءة الذروة
<20 مللي ثانية وقت التحويل
100% قدرة الحمل غير المتوازن
200% قدرة زيادة التحميل على المدى القصير
معالج DSP ثنائي النواة مع معالجة مشتركة FPGA
مراقبة الحمل والتنبؤ في الوقت الفعلي
تنبيهات الصيانة التنبؤية
تحديثات البرامج الثابتة عن بعد
حماية الأمن السيبراني
حماية شاملة من الجهد الزائد/الجهد المنخفض
حماية من التردد الزائد/التردد المنخفض
حماية قطبية عكسية
حماية ماس كهربائي
مراقبة الأعطال الأرضية
اكتشاف أعطال القوس
400A قاطع دارة كهربائية كحد أدنى
2/0 AWG موصلات نحاسية كحد أدنى
نظام تأريض مناسب (<0.1Ω إلى الأرض)
أجهزة الحماية من الاندفاع (40 كيلو أمبير كحد أدنى)
800 ملم خلوص للتهوية
مراقبة درجة الحرارة المحيطة
مرشحات الغبار في المناطق ذات الجسيمات العالية
التركيب المرتفع في مناطق الفيضانات
حماية من التآكل للتركيبات الساحلية
يلبي هذا العاكس من الدرجة الصناعية أو يتجاوز:
UL 1741 SB (السلامة)
IEEE 1547-2018 (الربط الشبكي)
FCC الجزء 15 الجزء الفرعي B (EMC)
CEI 0-21 (رمز الشبكة الإيطالي)
NEC 2020 إيقاف التشغيل السريع
IEC 62109-1/-2
ملاحظة: علامات الشهادة مرئية على ملصق المنتج. تحقق دائمًا من الشهادات الحالية مع الشركة المصنعة قبل التثبيت.
س: ما هو منحنى الكفاءة عبر مستويات الحمل المختلفة؟
ج: يحافظ على كفاءة >96% من حمل 30-100% بفضل طوبولوجيا التحويل متعددة المستويات المتقدمة.
س: كيف يتعامل مع تيارات بدء المحرك الكبيرة؟
ج: تتعامل قدرة زيادة التحميل بنسبة 200% لمدة 10 ثوانٍ مع معظم بدايات المحركات الصناعية.
س: ما هي أنظمة إدارة البطارية المدعومة؟
ج: دعم أصلي لـ Tesla و BYD و LG Chem و CATL و Pylontech من خلال CAN/RS485.
س: هل يمكن أن تعمل مع بطاريات التدفق؟
ج: نعم، مع ملفات تعريف الشحن القابلة للتكوين لـ vanadium redox والكيمياءات الأخرى للتدفق.
س: ما هو جدول الصيانة الموصى به؟
ج: فحص نصف سنوي يشمل التصوير الحراري وتحديثات البرامج الثابتة وتنظيف مرشح الهواء.
س: كم عدد الوحدات التي يمكن أن تعمل بالتوازي؟
ج: يدعم ما يصل إلى 16 وحدة بالتوازي لأنظمة 1.6 ميجاوات مع التحكم المركزي.
الموثوقية الصناعية: مكونات من الدرجة العسكرية مصنفة لأكثر من 100000 ساعة MTBF
تصميم مقاوم للمستقبل: قابلة للترقية برمجياً للميزات والبروتوكولات الجديدة
تحسين الطاقة: خوارزميات التنبؤ المتقدمة تزيد من الاستهلاك الذاتي
تقليل وقت التوقف: مكونات قابلة للتبديل على الساخن والصيانة التنبؤية
المراقبة الذكية: متصل بالسحابة مع تحليلات وتنبيهات في الوقت الفعلي
الامتثال العالمي: يفي بالمعايير الدولية للنشر في جميع أنحاء العالم
