| الأعلى. السلطة (KVA): | 165 كيلو فولت أمبير |
| الطاقة المقدرة (kW): | 150 كيلو واط |
| التصنيف الحالي (A): | 361أ |
| Max. الأعلى. PV Voltage الجهد الكهروضوئي: | 1,000 فولت |
| نطاق الجهد: | 420-850V |
| الأبعاد (W × D × H): | 1200 × 800 × 2،050 ملم |
| إبراز: | عاكس هجين 150 كيلو واط للشبكات الصغيرة الصناعية,عاكس دلتا عالي الساق 240 فولت مع أربعة أجهزة تتبع نقطة القدرة القصوى (MPPT),عاكس بمخرج طور مقسم مع ضمان,240V high-leg delta inverter with quad MPPT,split-phase output inverter with warranty |

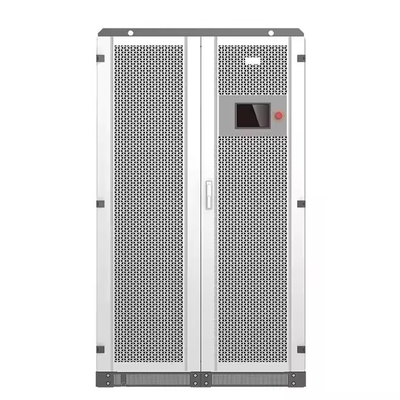

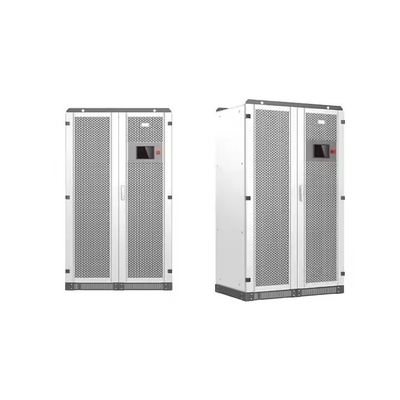

هذاعاكس هجين 150 كيلو واطيوفرطاقة ثلاثية الطور من الدرجة الصناعيةمعمرونة الطور المنقسم, مصممة خصيصًا لـالشبكات الصغيرة واسعة النطاقوالمرافق كثيفة الاستهلاك للطاقة. يتميز بـما يصل إلى أربعة أجهزة تتبع MPPTوتكامل بطارية 420-850 فولت, فإنه يحققكفاءة ذروة 98.5٪مع دعمتكوينات متوازيةلعمليات النشر على نطاق ميغاواط.
إخراج طاقة أعلى بنسبة 50٪ - 150 كيلو واط مستمر (165 كيلو فولت أمبير ذروة) للأحمال الصناعية الثقيلة
سعة شمسية محسنة - ما يصل إلى 240 كيلو واط من مدخلات الخلايا الكهروضوئية لمصفوفات شمسية أكبر
إدارة حرارية متقدمة - نظام تبريد مُحسّن للتشغيل على مدار الساعة طوال أيام الأسبوع
دلتا عالية الساق 240 فولت مع خرج طور مقسم
*ملاحظة فنية: تحافظ خوارزمية موازنة الطور الخاصة على<1٪ عدم توازن الجهد مع توفير طاقة ثلاثية الطور 240 فولت وطاقة أحادية الطور 120 فولت في نفس الوقت.*
نطاق إدخال واسع 192-276 فولت
*ملاحظة فنية: تنظيم الجهد الذي يتم التحكم فيه بواسطة DSP بدقة ±1٪ و<20 مللي ثانية استجابة لاضطرابات الشبكة.*
2-4 أجهزة تتبع MPPT (سعة 120-240 كيلو واط)
ملاحظة فنية: يقلل تتبع نقطة الطاقة القصوى المستقلة لكل قناة من خسائر عدم التطابق بنسبة 35٪ في المصفوفات المظللة جزئيًا.
إدخال 1000 فولت تيار مستمر مع نطاق MPPT 250-850 فولت
*ملاحظة فنية: قدرة البدء البارد عند 150 فولت مع حماية من الارتفاع المفاجئ 1200 فولت للبيئات القاسية.*
نطاق جهد البطارية 420-850 فولت
ملاحظة فنية: تتبع مراقبة صحة البطارية المتكاملة تغييرات المعاوقة (بدقة ±2٪) للصيانة التنبؤية.
240 كيلو واط كحد أقصى لطاقة الشحن
*ملاحظة فنية: شحن متكيف من 4 مراحل (مجمع / امتصاص / تعويم / معادلة) مع تعويض درجة الحرارة.*
-30 درجة مئوية بدء التشغيل البارد مع تشغيل مستمر 55 درجة مئوية
*ملاحظة فنية: مكونات من الدرجة العسكرية مصنفة لأكثر من 100000 ساعة MTBF في الظروف القاسية.*
علبة IP20 (IP65 اختياري)
ملاحظة فنية: طلاء مقاوم للتآكل على جميع المكونات الخارجية للتركيبات الساحلية.
(راجع القسم 2 للحصول على جدول المواصفات الكامل)
أفران القوس الكهربائي في مصانع الصلب
*ملاحظة فنية: يتعامل مع زيادات التحميل قصيرة الأجل بنسبة 200٪ أثناء ضربات القطب الكهربائي مع<3٪ انخفاض الجهد.*
عمليات صهر الألومنيوم
ملاحظة فنية: يحافظ على جودة طاقة مستقرة لعمليات خطوط الإنتاج.
التحكم الأساسي في الشبكة الصغيرة
*ملاحظة فنية: دعم موازٍ لـ 16 وحدة مع<5 مللي ثانية مزامنة لمشاركة الحمل بسلاسة.*
استبدال محطة الذروة
ملاحظة فنية: قدرة بدء التشغيل الأسود لمدة 500 مللي ثانية لمرونة الشبكة.
أنظمة النسخ الاحتياطي لمراكز البيانات
ملاحظة فنية:<20 مللي ثانية وقت الانتقال يلبي متطلبات وقت التشغيل Tier IV.
س: كيف يقارن هذا باستخدام وحدات متعددة بقدرة 100 كيلو واط؟
*ج: يقلل من تكاليف نظام الموازنة بنسبة 30٪ مع التحكم المركزي مع توفير قنوات MPPT أكثر بنسبة 33٪ لحقول الطاقة الشمسية المعقدة.*
س: ما هي بروتوكولات SCADA المدعومة؟
ج: دعم أصلي لـ DNP3 و IEC 61850 و Modbus TCP لتكامل المرافق.
س: هل يمكنه العمل كجزيرة أثناء أعطال الشبكة؟
*ج: نعم ، مع<20 مللي ثانية وقت الانتقال ومحاكاة مرحل الحماية 51/81.*
⚠ كهربائي
600 أمبير كحد أدنى للفصل
موصلات نحاسية 3/0 AWG (تصنيف 90 درجة مئوية)
سند محايد أرضي مخصص
⚠ هيكلي
1500 كجم قدرة تحمل الأرضية
1 متر خلوص الخدمة
| الفئة | المواصفات |
|---|---|
| خرج التيار المتردد (متصل بالشبكة) | |
| الحد الأقصى للطاقة (كيلو فولت أمبير) | 165 كيلو فولت أمبير |
| الطاقة المقدرة (كيلو واط) | 150 كيلو واط |
| تكوين الجهد | دلتا عالية الساق 240 فولت مع طور مقسم |
| نطاق الجهد | 192-276 فولت |
| التيار المقنن (أمبير) | 361 أمبير |
| التردد | 50/60 هرتز (±5 هرتز قابل للتعديل) |
| THDi | <3٪ |
| عامل القدرة | قابل للتعديل (0.8 متقدم / متأخر) |
| خرج التيار المتردد (خارج الشبكة) | |
| THDu | <1٪ (خطي),<5٪ (غير خطي) |
| سعة التحميل الزائد | 110٪ مستمر |
| مدخلات الخلايا الكهروضوئية | |
| الحد الأقصى لجهد الخلايا الكهروضوئية | 1000 فولت |
| الحد الأقصى لطاقة الخلايا الكهروضوئية | 120/180/240 كيلو واط |
| أجهزة تتبع MPPT | 2/3/4 |
| نطاق جهد MPPT | 250-850 فولت |
| البطارية | |
| نطاق الجهد | 420-850 فولت |
| الحد الأقصى لطاقة الشحن | 120/180/240 كيلو واط |
| البيانات المادية | |
| الأبعاد (العرض × العمق × الارتفاع) | 1200 × 800 × 2050 مم |
| الوزن | 1250-1310 كجم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 55 درجة مئوية |
| تصنيف الحماية | IP20 |
| مستوى الضوضاء | <70 ديسيبل |
| الاتصالات | RS485، CAN، TCP/IP |
