| Max. Power (kVA): | 33 kVA |
| Rated Power (kW): | 30 kW |
| Voltage Range: | 384-552V |
| Rated Current (A): | 37A |
| Max. PV Voltage: | 1,000V |
| Dimensions (W×D×H): | 800×800×1,900 mm |
| إبراز: | عاكس هجين 30 كيلو واط للاستخدام الصناعي,عاكس دلتا عالي الساق 480 فولت مع MPPT مزدوج,عاكس صناعي بمخرج طور مقسم مع ضمان,480V high-leg delta inverter with dual MPPT,split-phase output industrial inverter with warranty |
هذا عاكس هجين 30 كيلو واط يوفر طاقة ثلاثية الطور بدرجة صناعية مع مرونة الطور المنقسم, مصمم خصيصًا لـ المرافق التجارية والصناعية التي تتطلب تكوين دلتا عالي الساق 480 فولت. يتميز بـ متتبعات MPPT مزدوجة و تكامل بطارية 250-850 فولت, فإنه يحقق كفاءة ذروة 98٪ مع دعم التشغيل المتوازي للأنظمة القابلة للتطوير.
خرج دلتا عالي الساق 480 فولت - يوفر طاقة ثلاثية الطور 480 فولت وطاقة 240 فولت مقسمة الطور
تصميم MPPT مزدوج - يزيد من حصاد الطاقة الشمسية في ظروف التظليل الجزئي
توافق واسع للبطارية - يدعم أنظمة بطاريات الليثيوم والرصاص الحمضية المختلفة
دلتا عالي الساق 480 فولت مع خرج مقسم الطور
*ملاحظة فنية: تحافظ خوارزمية موازنة الطور الخاصة على <1٪ عدم توازن الجهد مع توفير طاقة ثلاثية الطور 480 فولت وطاقة أحادية الطور 240 فولت.*
نطاق إدخال واسع 384-552 فولت
*ملاحظة فنية: تنظيم الجهد الذي يتم التحكم فيه بواسطة DSP بدقة ±1٪ و <20 مللي ثانية استجابة لاضطرابات الشبكة.*
1-2 متتبع MPPT (سعة 36/72 كيلو واط)
ملاحظة فنية: يقلل تتبع نقطة الطاقة القصوى المستقلة من خسائر عدم التطابق بنسبة 30٪ في المصفوفات المظللة بشكل غير متساوٍ.
إدخال DC بجهد 1000 فولت مع نطاق MPPT 250-850 فولت
*ملاحظة فنية: قدرة التشغيل البارد عند 150 فولت مع حماية من الاندفاع 1200 فولت للبيئات القاسية.*
نطاق جهد البطارية 250-850 فولت
ملاحظة فنية: تتبع مراقبة صحة البطارية المتكاملة تغيرات المعاوقة (±2٪ دقة) للصيانة التنبؤية.
72 كيلو واط كحد أقصى لطاقة الشحن
*ملاحظة فنية: شحن متكيف من 3 مراحل (مجمع/امتصاص/تعويم) مع تعويض درجة الحرارة.*
-30 درجة مئوية بدء التشغيل البارد مع تشغيل مستمر 55 درجة مئوية
*ملاحظة فنية: مكونات من الدرجة العسكرية مصنفة لأكثر من 100000 ساعة MTBF في الظروف القاسية.*
علبة IP20
ملاحظة فنية: طلاء مقاوم للتآكل على جميع المكونات الخارجية للبيئات الصناعية.
ورش الآلات
ملاحظة فنية: تضمن الطاقة النظيفة (<3٪ THDi) تشغيل الأدوات الدقيقة.
مصانع التصنيع
ملاحظة فنية: تتعامل مع أحمال الاندفاع العالية أثناء بدء تشغيل المعدات.
مجمعات المكاتب
ملاحظة فنية: خرج مقسم الطور للإضاءة والمنافذ.
مراكز البيع بالتجزئة
ملاحظة فنية: التشغيل المتوازي لمشاركة الحمل.
أنظمة الري
ملاحظة فنية: يتحمل البيئات المتربة ودرجات الحرارة القصوى.
س: هل يمكن لهذا العاكس تشغيل كل من المعدات ثلاثية الطور والأحادية الطور في وقت واحد؟
*ج: نعم، يوفر تكوين دلتا عالي الساق كلاً من 480 فولت ثلاثي الطور و 240 فولت مقسم الطور دون محولات إضافية.*
س: ما هي اتصالات البطارية المدعومة؟
*ج: CAN 2.0B لـ Pylontech/BYD، RS485 لـ Tesla Powerwall، Modbus TCP لتكامل SCADA.*
س: هل يلزم التثبيت الاحترافي؟
ج: نعم، نظرًا لمكونات الجهد العالي والتكوين الكهربائي المتخصص.
⚠ كهربائي
60 أمبير كحد أدنى للفصل
#6 AWG أسلاك نحاسية لتيار مستمر 37 أمبير
سند محايد أرضي منفصل
⚠ بيئي
خلوص 30 سم حول فتحات التهوية
مرشحات الغبار في المناطق ذات الجسيمات العالية
| الفئة | المواصفات |
|---|---|
| خرج التيار المتردد (على الشبكة) | |
| الحد الأقصى للطاقة (kVA) | 33 كيلو فولت أمبير |
| الطاقة المقدرة (kW) | 30 كيلو واط |
| تكوين الجهد | 480 فولت دلتا عالي الساق مع الطور المنقسم |
| نطاق الجهد | 384-552 فولت |
| التيار المقنن (A) | 37 أمبير |
| التردد | 50/60 هرتز (±5 هرتز قابل للتعديل) |
| THDi | <3٪ |
| عامل القدرة | قابل للتعديل (0.8 متقدم/متأخر) |
| خرج التيار المتردد (خارج الشبكة) | |
| THDu | <1٪ (خطي)، <5٪ (غير خطي) |
| سعة التحميل الزائد | 110٪ مستمر |
| إدخال PV | |
| الحد الأقصى لجهد PV | 1000 فولت |
| الحد الأقصى لطاقة PV | 36/72 كيلو واط |
| متتبعات MPPT | 1/2 |
| نطاق جهد MPPT | 250-850 فولت |
| البطارية | |
| نطاق الجهد | 250-850 فولت |
| الحد الأقصى لطاقة الشحن | 36/72 كيلو واط |
| البيانات المادية | |

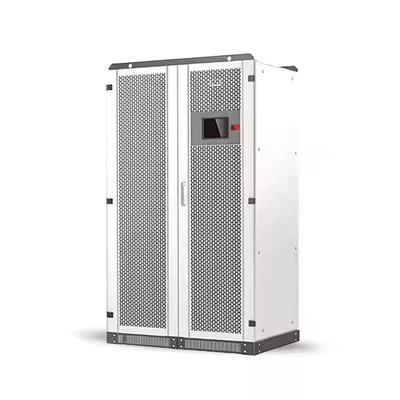

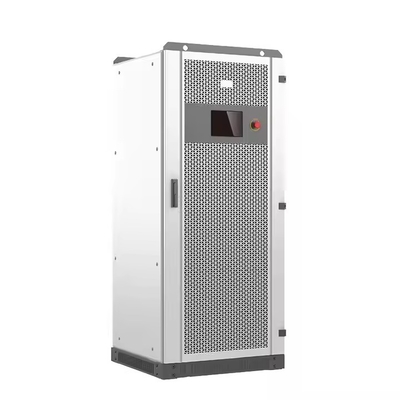

| الأبعاد (العرض × العمق × الارتفاع) | 800 × 800 × 1900 مم |
| الوزن | 620-650 كجم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 55 درجة مئوية |
| تصنيف الحماية | IP20 |
| مستوى الضوضاء | <70 ديسيبل |
| الاتصال | RS485، CAN، TCP/IP |
