| قوة الذروة (PMAX): | 445 واط |
| جهد الدائرة المفتوحة (VOC): | 184.0v |
| تيار الدائرة القصيرة (Isc): | 3.50A |
| أبعاد: | 1215 × 2300mm |
| سماكة: | 9.7 ملم |
| وزن: | 62 كجم |
| إبراز: | لوحة زجاجية شمسية 445W CdTe,لوحة شمسية BIPV بدون إطار,الاندماج المعماري للزجاج الشمسي,frameless BIPV solar panel,architectural integration solar glass |

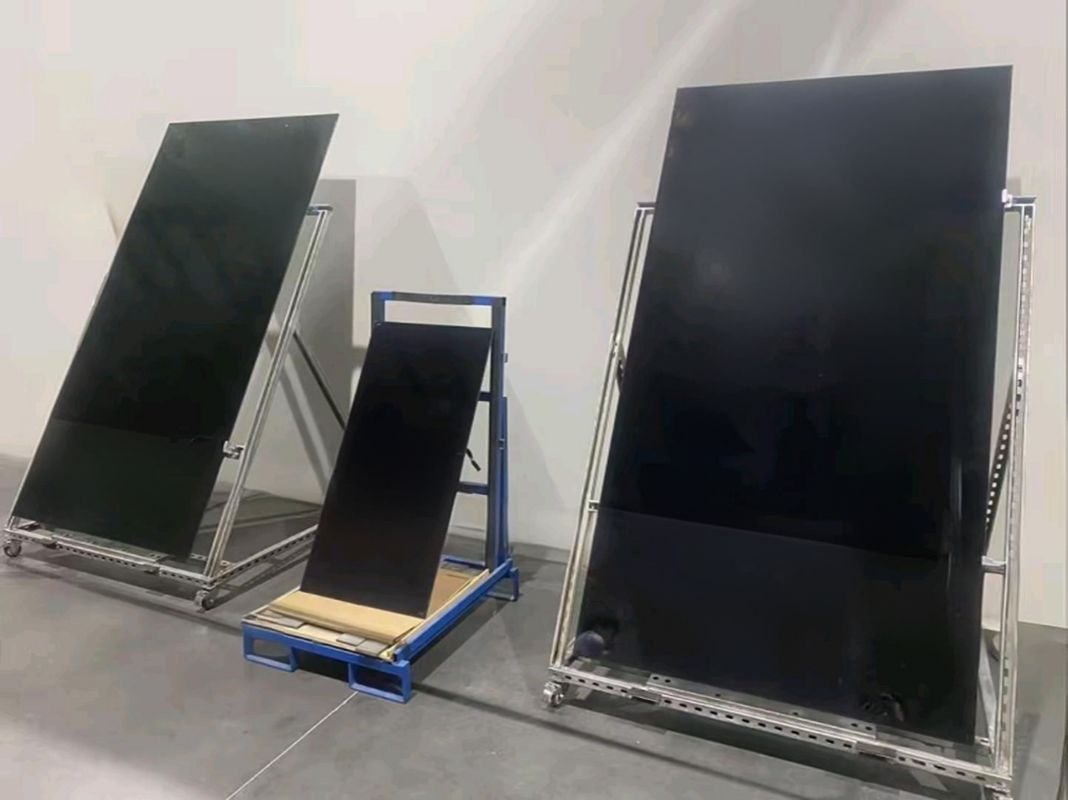

هذه لوحة الزجاج الشمسي بدون إطار تجمع بين تكنولوجيا CdTe عالية الكفاءة مع الوظائف المعمارية، مما يوفر 445 واط من الطاقة القصوى بتنسيق أسود أنيق. مصممة لـ التكامل السلس للمباني، فهي توفر أداءً فائقًا في درجات الحرارة و استجابة ممتازة للضوء المنخفض، مما يجعلها مثالية للواجهات التجارية وأنظمة الجدران الستائرية.
كفاءة فائقة: تتفوق تقنية CdTe على السيليكون في ظروف العالم الحقيقي
* تتمتع أشباه الموصلات CdTe بمعامل امتصاص أعلى من السيليكون البلوري، مما يتيح أداءً أفضل في الإضاءة المنتشرة والبيئات ذات درجة الحرارة المرتفعة. ينتج عن هذا ما يصل إلى 10٪ عائد طاقة أعلى في ظروف العالم الحقيقي مقارنة بالألواح التقليدية. *
الجودة المعمارية: تصميم بدون إطار بمظهر أسود موحد
يخلق البناء الخالي تمامًا من الإطارات مع نفاذية ضوء 0٪ سطحًا أسود موحدًا وسلسًا يتكامل تمامًا مع التصميمات المعمارية الحديثة. يؤدي هذا إلى التخلص من إطارات التركيب المرئية وخطوط الشبكة الفضية، مع الحفاظ على السلامة الجمالية مع توفير الحماية من الطقس وتوليد الطاقة.
موثوقية مثبتة: يضمن معامل درجة الحرارة -0.214٪ / درجة مئوية أداءً مستقرًا
* مع معامل درجة حرارة الطاقة البالغ -0.214٪ / درجة مئوية فقط، تحافظ هذه اللوحة على أداء أفضل بكثير في درجات الحرارة المرتفعة مقارنة بألواح السيليكون التقليدية (-0.45٪ / درجة مئوية نموذجية). هذا يجعلها مناسبة بشكل خاص للمناخات الحارة وتطبيقات البناء المتكاملة حيث غالبًا ما تتجاوز درجات حرارة التشغيل ظروف الاختبار القياسية. *
أشباه موصلات كادميوم تيلورايد
* توفر تقنية CdTe العديد من المزايا على السيليكون التقليدي، بما في ذلك استجابة طيفية أفضل في ظروف الإضاءة الواقعية وأداء فائق في الإضاءة المنتشرة. يستخدم البناء ذو الأغشية الرقيقة أيضًا مادة أشباه الموصلات أقل بنسبة 98٪ من خلايا السيليكون التقليدية، مما يقلل من البصمة الكربونية للتصنيع. *
بناء الأغشية الرقيقة
بسماكة 9.7 مم فقط، تحافظ اللوحة على شكل الزجاج المعماري التقليدي مع دمج وظائف كهروضوئية قوية. يتوافق بناء الزجاج المقسى مع معايير السلامة ANSI Z97.1 و EN 12600 لتطبيقات الزجاج المعماري.
جهد الدائرة المفتوحة 184 فولت
* يسمح خرج الجهد العالي بأطوال سلسلة أطول وتقليل تكاليف نظام التوازن. بالنسبة للمنشآت التجارية الكبيرة، يمكن أن يقلل هذا من عدد صناديق التجميع والموصلات المطلوبة، مما يقلل من تكلفة النظام الإجمالية بنسبة تصل إلى 15٪. *
3.08 أمبير تيار التشغيل
يقلل تيار التشغيل المنخفض من خسائر المقاومة في كابلات التيار المستمر ويتيح استخدام أسلاك ذات مقياس أصغر. هذا مفيد بشكل خاص في التطبيقات المتكاملة للمباني حيث غالبًا ما تكون مساحة توجيه الكابلات محدودة.
زجاج مقسى 9.7 مم
* يوفر بناء الزجاج المقسى المقوى بالحرارة متانة استثنائية ومقاومة للصدمات. تتوافق اللوحة مع معايير IEC 61215 و IEC 61730 لاختبار الحمل الميكانيكي، وهي قادرة على تحمل أحمال الرياح 5400 باسكال وأحمال الثلج 2400 باسكال. *
بناء بدون إطار
يتيح التصميم الخالي تمامًا من الإطارات تكاملاً سلسًا حقيقيًا مع أنظمة الجدران الستائرية والزجاج المعماري. تزيد المنطقة النشطة من الحافة إلى الحافة من توليد الطاقة لكل متر مربع مع الحفاظ على مظهر نظيف وحديث.
|
المعلمة
|
القيمة | الوحدة |
|
الخصائص الكهربائية
|
||
|
القدرة القصوى (Pmax)
|
445 | واط |
|
جهد الدائرة المفتوحة (Voc)
|
184.0 | فولت |
|
تيار الدائرة القصيرة (Isc)
|
3.50 | أمبير |
|
جهد الطاقة القصوى (Vmp)
|
144.5 | فولت |
|
تيار الطاقة القصوى (Imp)
|
3.08 | أمبير |
|
المواصفات الميكانيكية
|
||
|
الأبعاد
|
1215 × 2300 | مم |
|
السماكة
|
9.7 | مم |
|
الوزن
|
62 | كجم |
|
معاملات درجة الحرارة
|
||
|
معامل درجة حرارة الطاقة
|
-0.214 | % / درجة مئوية |
|
معامل درجة حرارة الجهد
|
-0.321 | % / درجة مئوية |
|
معامل درجة حرارة التيار
|
+0.06 | % / درجة مئوية |
|
تصنيفات النظام
|
||
|
أقصى جهد للنظام
|
1500 | فولت |
|
تصنيف المصهر
|
6.0 | أمبير |
|
الخصائص البصرية
|
||
|
نفاذية الضوء
|
0٪ | - |
|
لون السطح
|
أسود | - |
الجدران الستائرية التجارية
مثالي لاستبدال الزجاج المندمج التقليدي في أنظمة الجدران الستائرية، مما يوفر حماية غلاف المبنى وتوليد الطاقة المتجددة. يمتزج المظهر الأسود بسلاسة مع التصميمات المعمارية الحديثة مع توليد الكهرباء من واجهة المبنى.
الميزات المعمارية
يمكن دمجها في عناصر معمارية مختلفة بما في ذلك المظلات وأجهزة التظليل والميزات الزخرفية. يحافظ المظهر الأسود الموحد على اتساق التصميم مع إضافة قدرة توليد الطاقة الوظيفية.
مظلات مواقف السيارات
يوفر الحماية من الطقس وتوليد الطاقة في نظام واحد. يقلل خرج الجهد العالي من تكاليف الأسلاك لهياكل وقوف السيارات الكبيرة، بينما يحافظ الأداء الممتاز في درجات الحرارة على الإنتاج حتى في ظروف الصيف الحارة.
حواجز الضوضاء
تصميم مزدوج الوظائف لتطبيقات الطرق السريعة والبنية التحتية يوفر كل من تخفيف الصوت وتوليد الطاقة المتجددة. يتحمل البناء القوي التعرض البيئي مع توليد الكهرباء من مساحة غير مستغلة.
س: كيف تؤثر درجة الحرارة على الأداء؟
*ج: مع معامل طاقة -0.214٪ / درجة مئوية، فإنه يحافظ على أداء أفضل بكثير في درجات الحرارة المرتفعة مقارنة بألواح السيليكون (-0.45٪ / درجة مئوية نموذجية). في درجة حرارة تشغيل 65 درجة مئوية، تُظهر ألواح CdTe عادةً انخفاضًا في الطاقة بنسبة 15٪ فقط مقارنة بـ 25٪ + للسيليكون التقليدي.*
س: ما هي أنظمة التركيب المتوافقة؟
ج: مصممة لكل من أنظمة الزجاج الهيكلي وطرق التركيب التقليدية. يسمح التصميم بدون إطار بالتثبيت النقطي أو التأطير المحيطي، مع استيعاب التمدد الحراري المناسب. تتوفر أجهزة تركيب متخصصة لتطبيقات معمارية مختلفة.
س: ما هو الضمان المقدم؟
*ج: ضمان إخراج طاقة خطي لمدة 25 عامًا مع ضمان أداء بنسبة 90٪ في 10 سنوات و 80٪ في 25 عامًا. يتضمن ضمان المنتج تغطية المواد والصنعة لمدة 3 سنوات، مع توفر ضمان ممتد اختياري للمشاريع التجارية.*
⚠ المتطلبات الهيكلية
تحقق من قدرة التحمل لوزن اللوحة 62 كجم - يتطلب تحليلًا هيكليًا بواسطة مهندس مؤهل للتأكد من أن المبنى يمكنه دعم الحمل الميت الإضافي
ضع في اعتبارك التمدد الحراري في تصميم التركيب - يجب أن تستوعب أنظمة التأطير المصنوعة من الألومنيوم حركة حرارية تبلغ ± 3 مم
اتبع معايير السلامة الكهربائية لأنظمة 1500 فولت - تتطلب مكونات معتمدة من UL وأنظمة تأريض مناسبة
⚠ الاعتبارات البيئية
حافظ على الخلوص للإدارة الحرارية - فجوة هوائية لا تقل عن 10 مم خلف الألواح للتهوية المناسبة
تأكد من الصرف المناسب لمنع تراكم المياه - يجب أن يسمح نظام التركيب بتصريف المياه ومنع حبس الرطوبة
