| تصنيف المنتج: | الأنماط الملونة (النسخة الطويلة) |
| الطاقة القصوى (منتج واحد): | 86 واط |
| جهد الدائرة المفتوحة (VOC): | 11.61 فولت |
| لون: | الأحمر / الأخضر |
| الأبعاد (L × W × H): | 935 × 433 × 21 (±2) ملم |
| الوزن (منتج واحد): | 5.9 (±0.5) كجم |
| إبراز: | بلاط السقف الشمسي عالي الطاقة 105 وات,بلاط طاقة شمسية بكفاءة 188 وات/م²,لوحة شمسية أحادية البلورية ذات تصميم طويل الحجم,188W/m² Efficiency BIPV Solar Tile,Long-Size Design Monocrystalline Solar Panel |
نقدم لكم المزيج الأمثل بين التصميم الجمالي وتكنولوجيا الطاقة الشمسية عالية الأداء: بلاط السقف الشمسي الملون ذو الحجم الطويل. يوفر هذا البلاط الكهروضوئي ذو التنسيق الممتد 86 واط لكل لوحة مع كفاءة 154 واط لكل متر مربع، مع توفير خيارات ألوان الأحمر والأخضر النابضة بالحياة للتكامل المعماري. بقياس 1535 × 433 مم، يجمع هذا البلاط بين مزايا تركيب التصميم ذي التنسيق الكبير مع المظهر الجذاب للحلول الشمسية الملونة. يتميز بخلايا PERC أحادية البلورة، وزجاج شبه مقسى مزدوج الطبقات، وإطار من سبائك الألومنيوم، ويوفر كلاً من الجمال والمتانة. مع جهد دائرة مفتوحة يبلغ 11.61 فولت وتصنيف نظام IEC 1000 فولت، تم تصميم هذا البلاط للمشاريع التجارية والمشاريع السكنية الراقية حيث لا يمكن لمتطلبات التصميم أن تساوم على إنتاج الطاقة.
خيارات الألوان المعمارية: متوفر بتشطيبات حمراء وخضراء نابضة بالحياة لمرونة التصميم.
خرج طاقة عالي: 86 واط لكل بلاطة و154 واط لكل متر مربع – كفاءة ممتازة للمنتجات الشمسية الملونة.
تصميم بتنسيق كبير: يقلل الطول البالغ 1535 مم من وقت التثبيت ومتطلبات الأجهزة.
بناء متميز: يضمن الزجاج شبه المقسى مع الإطار المصنوع من الألومنيوم متانة طويلة الأمد.
أداء كهربائي مُحسّن: يمكّن جهد الدائرة المفتوحة (Voc) البالغ 11.61 فولت من تصميم نظام فعال مع عدد أقل من المكونات.
مقاومة الطقس: يعمل من -40 درجة مئوية إلى +85 درجة مئوية ويتحمل تأثيرات البرد حتى 25 مم.
معتمد من حيث السلامة: يتوافق تصنيف الحريق من الفئة A مع متطلبات سلامة البناء الصارمة.
تركيب مبسط: عدد أقل من البلاط لكل منطقة مع صناديق توصيل IP67 مثبتة مسبقًا وموصلات MCA.
| المعلمة | القيمة |
|---|---|
| الحد الأقصى للطاقة لكل بلاطة | 86 واط |
| الحد الأقصى للطاقة لكل متر مربع | 154 واط/متر مربع |
| جهد الدائرة المفتوحة (Voc) | 11.61 فولت |
| تيار الدائرة القصيرة (Isc) | 9.21 أمبير |
| خيارات الألوان | أحمر / أخضر |
| الأبعاد | 1535 × 433 × 21 مم |
| الوزن لكل بلاطة | 9.8 كجم |
| الوزن لكل متر مربع | 17.6 كجم/متر مربع |
| تكنولوجيا الخلية | PERC أحادي البلورة |
| الإطار | سبائك الألومنيوم |
| نوع الزجاج | شبه مقسى |
| درجة حرارة التشغيل | -40 درجة مئوية إلى +85 درجة مئوية |
| مقاومة البرد | 25 مم عند 23 م/ث |
| تصنيف الحريق | الفئة أ |
| الحد الأقصى لجهد النظام | 1000 فولت تيار مستمر (IEC) |
| الضمان | 25 عامًا لإخراج الطاقة الخطي |
تجمع هذه البلاطة الشمسية المبتكرة بين مبادئ التصميم ذات التنسيق الكبير مع تكنولوجيا الخلايا الكهروضوئية المدمجة بالألوان. تسمح الأبعاد الممتدة (1535 مم) بتخطيط الخلايا الأمثل الذي يزيد من خرج الجهد (11.61 فولت Voc) بينما تحافظ صفائح الزجاج الملونة المتخصصة على المظهر الجمالي دون فقدان كبير في الكفاءة. يتم دمج اللون في الزجاج الأمامي أثناء التصنيع باستخدام أصباغ متينة ومقاومة للأشعة فوق البنفسجية تسمح بمرور ضوء كافٍ إلى خلايا PERC الأساسية. تحول هذه الخلايا أحادية البلورة عالية الكفاءة ضوء الشمس إلى كهرباء بأقل قدر من الخسائر، بينما يقلل حجم البلاط الأكبر من عدد التوصيلات الكهربائية المطلوبة لكل منطقة تركيب. ينتج عن هذا المزيج منتج يوفر كلاً من المظهر الجذاب والمزايا العملية للأداء.
هذا المنتج مثالي لـ:

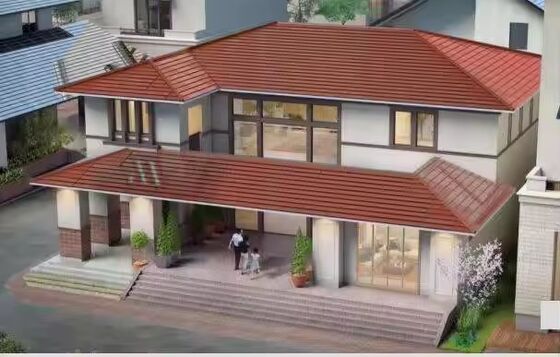

روائع معمارية: المباني البارزة حيث تكون كل من الجماليات والاستدامة من الأولويات.
التطورات التجارية: مراكز التسوق والمباني المكتبية والفنادق ذات متطلبات التصميم المحددة.
المباني الحكومية والمؤسسية: المرافق التي تحتاج إلى إظهار الالتزام البيئي مع الحفاظ على المعايير المعمارية.

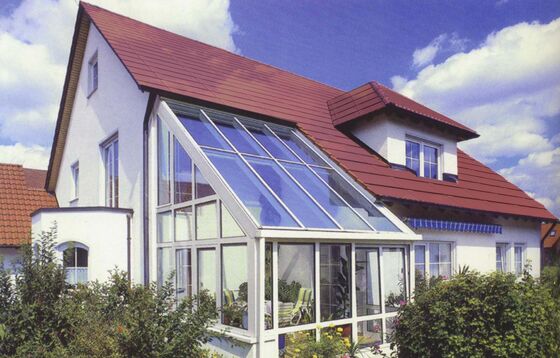

المجتمعات السكنية: التطورات الراقية مع مجالس المراجعة المعمارية وإرشادات التصميم.
تجديدات المناطق التاريخية: المشاريع التي تتطلب تكاملًا شمسيًا يكمل العمارة التقليدية.
الحرم الجامعي التعليمي: الجامعات والمدارس التي تريد ميزات استدامة مرئية.
مرافق السياحة: المنتجعات والمباني الترفيهية حيث يعزز المظهر الجذاب تجربة الضيوف.
توازن التصميم والأداء: يجمع بنجاح بين الألوان المعمارية وكفاءة 154 واط/متر مربع.
كفاءة التركيب: يقلل التنسيق الكبير من تكاليف العمالة ووقت التركيب بشكل كبير.
التفوق الفني: يعمل تكوين الجهد العالي على تحسين تصميم النظام وتقليل تكاليف نظام التوازن.
متانة مثبتة: يتم دمج الألوان في صفائح الزجاج لمقاومة التلاشي على المدى الطويل.
تطبيق متعدد الاستخدامات: مناسب لكل من مشاريع البناء الجديدة والتحديث عبر أنواع متعددة من المباني.
قيمة الاستثمار: يوفر كلاً من توفير الطاقة والتحسين الجمالي لقيم الممتلكات.
س: كيف تتم مقارنة الكفاءة بين البلاط الملون والبلاط الطويل القياسي؟
ج: يوفر الإصدار الملون 154 واط/متر مربع مقابل 188 واط/متر مربع للبلاط الطويل الأسود – ما يقرب من 82% من الكفاءة مع توفير فوائد جمالية فريدة.
س: هل الألوان مضمونة ضد التلاشي؟
ج: نعم، يتم دمج الألوان في صفائح الزجاج واختبارها من حيث ثبات الأشعة فوق البنفسجية، مع توقع تلاشي ضئيل على مدار فترة الضمان البالغة 25 عامًا.
س: هل يمكنني إنشاء أنماط باستخدام ألوان مختلفة؟
ج: بالتأكيد. تسمح الأبعاد المتطابقة والخصائص الكهربائية بتصميمات إبداعية باستخدام كل من البلاط الأحمر والأخضر.
س: ما هي مزايا التركيب التي يوفرها البلاط الملون ذو التنسيق الطويل؟
ج: يلزم تثبيت عدد أقل من البلاط لكل متر مربع (مقارنة بالبلاط الملون القياسي)، مما يقلل من وقت العمل بنسبة 30% تقريبًا مع الحفاظ على مرونة التصميم.
س: هل هذه مناسبة للمناخات القاسية؟
ج: نعم، إنها تفي بنفس المعايير البيئية مثل جميع البلاط لدينا: نطاق تشغيل من -40 درجة مئوية إلى +85 درجة مئوية ومقاومة البرد 25 مم.
اعمل عن كثب مع المهندسين المعماريين والمصممين في وقت مبكر من عملية التخطيط لتحسين الأداء الجمالي والطاقة.
ضع في اعتبارك كيف تؤثر اختيارات الألوان على امتصاص حرارة المبنى وظروف المناخ المحلية.
تأكد من أن القائمين على التركيب على دراية بكيفية التعامل مع البلاط الشمسي ذي التنسيق الكبير لمنع التلف أثناء التركيب.
اطلب عينات ألوان للتقييم في الموقع قبل الانتهاء من الطلبات الكبيرة.
وثق أرقام دفعات الألوان لتحقيق الاتساق في التوسعات أو الإصلاحات المستقبلية.
اتبع جميع رموز البناء المحلية وإرشادات التصميم، خاصة في المناطق التاريخية أو المجتمعات التي لديها ضوابط معمارية.
رسم تخطيطي للمنتج
رسم تخطيطي للتركيب
