نظام التثبيت BIPV الوحدوي - دعامة فولاذية 115 مم مع إطار مصنوع مسبقًا لسقيفة الطاقة الشمسية على السطح

 نظام تركيب BIPV المعياري – دعامة فولاذية 115 مم لهياكل الطاقة الشمسية على الأسطح

مقدمة
نظام تركيب BIPV المعياري الخاص بنا هو هيكل دعم فولاذي عالي القوة وسريع الانتشار مصمم خصيصًا لتركيبات الخلايا الكهروضوئية على الأسطح. باستخدام فلسفة تصميم مسبقة الصنع، على غرار البناء باستخدام المكعبات، يحقق النظام تجميعًا كاملاً من خلال وصلات مربوطة، مما يلغي الحاجة إلى اللحام في الموقع. وهذا يعزز بشكل كبير كفاءة التركيب والسلامة الهيكلية والاتساق. إنه مناسب تمامًا لمجموعة متنوعة من التطبيقات بما في ذلك الحظائر التجارية والصناعية على الأسطح، ومرائب السيارات الشمسية، وغرف التشمس، والمزيد.

الميزات والفوائد الرئيسية

• تصميم معياري بالكامل: يتكون من أعمدة وعوارض وعوارض وأجزاء تقوية موحدة، مما يسمح بتكوين مرن وتجميع سريع في الموقع.

• فولاذ عالي القوة مشكل على البارد: يستخدم فولاذ قناة U مقاس 115 مم وقسم C، مما يوفر قدرة تحمل ممتازة مع تقليل وزن المواد.

• حماية فائقة من التآكل: يتميز بطلاء الزنك والألومنيوم والمغنيسيوم (ZAM)، مما يوفر مقاومة للتآكل تصل إلى 30 عامًا—أفضل بـ 6 إلى 15 مرة من الفولاذ المجلفن القياسي.

• إدارة المياه المتكاملة: يتضمن مزاريب مدمجة وشرائط توجيه المياه وأنظمة تصريف، مما يضمن هيكلًا مقاومًا للعوامل الجوية دون الحاجة إلى أعمال إغلاق إضافية.

• تجميع خالٍ من اللحام: يتم إجراء جميع التوصيلات باستخدام مسامير عالية الشد (سلسلة M10، M12)، مما يتيح التركيب المستند إلى الأدوات، وتقليل متطلبات مهارات العمالة، وتعزيز سلامة البناء.

• تحسين حمل الرياح والثلج: مصمم بأنظمة تقوية (تقاطعات متقاطعة، دعامات ركبة، عوارض ربط) لتحمل الأحمال البيئية الصعبة.

• مرونة التصنيع المسبق: يوفر أعمدة مسبقة الصنع بالكامل (مقطوعة ومثقوبة حسب الطلب) وخيارات شبه مسبقة الصنع للتعديل في الموقع، مما يستوعب ظروف السقف المختلفة ومتطلبات الارتفاع.

التكنولوجيا ومبادئ التصميم

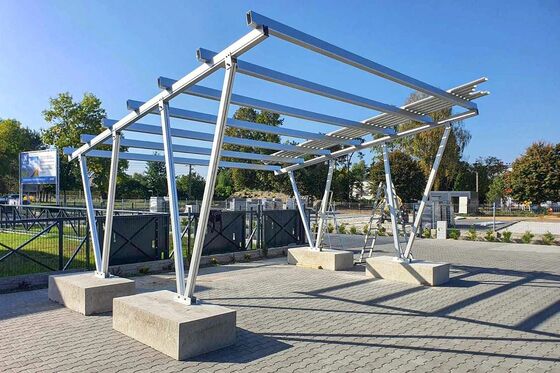

يستخدم النظام هيكل إطار فراغي متصل بمسامير، حيث تشكل العوارض الرئيسية والأعمدة والعوارض شبكة صلبة ولكنها قابلة للتعديل. تستخدم الوصلات الرئيسية—مثل العمود بالقاعدة، والعارضة بالعمود، والعارضة بالعوارض—فتحات مثقوبة مسبقًا وموصلات متخصصة (أربطة، أقواس، ألواح وصل) لضمان المحاذاة الدقيقة والسلامة الهيكلية. يسمح التصميم بالتعديل في الموقع: تتميز أربطة العوارض بفتحات مشقوقة للتحكم في درجة تصريف المياه، ويمكن قطع أعضاء التقوية ميدانيًا من أقسام قياسية بطول 6 أمتار (U4121/U4141) لتناسب الأبعاد الدقيقة، مما يقلل من الهدر.

نظرة عامة على عملية التثبيت

1. التخطيط وتركيب القاعدة: قم بتعيين شبكة الأعمدة، وقم بتركيب مسامير التثبيت (مرابط كيميائية M12)، وتأمين قواعد الأعمدة القابلة للتعديل.

2. تجميع الإطار: قم بتركيب الأعمدة والعوارض الرئيسية باستخدام مسامير M10x25/M10x140. قم بتركيب التقوية العرضية وعوارض الربط لتثبيت الإطار.

3. العوارض والهيكل الثانوي: قم بتوصيل أربطة العوارض بالعوارض، ثم قم بتركيب العوارض. أضف تقوية طولية (دعامات ركبة، دعامات) حسب التصميم.

4. العزل المائي والملحقات: قم بتركيب المزاريب (المركز/الحافة)، وأنابيب التصريف، وشرائط توجيه المياه، وممرات الصيانة.

5. تركيب وحدة PV: قم بتأمين ألواح التثبيت المصنوعة من الألومنيوم أو ZAM ومشابك وحدة PV بالعوارض باستخدام مسامير M10x25.

6. الشد النهائي: بمجرد تحديد موضع جميع المكونات ووحدات PV، قم بعزم جميع المسامير النهائية على القيم المحددة لتحقيق الصلابة الهيكلية الكاملة.

سيناريوهات التطبيق

• حظائر الأسطح التجارية والصناعية: تخلق مساحة مرتفعة ومظللة فوق الأسطح الموجودة، مما يوفر حماية للسقف وعزلًا حراريًا ومساحة إضافية قابلة للاستخدام.

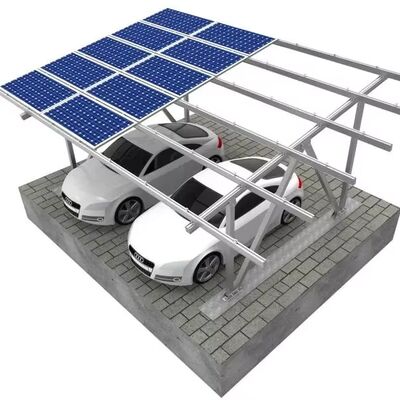

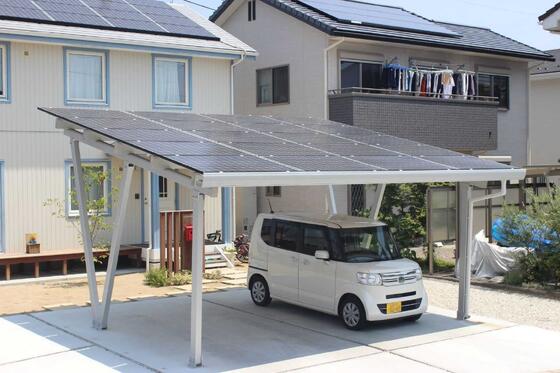

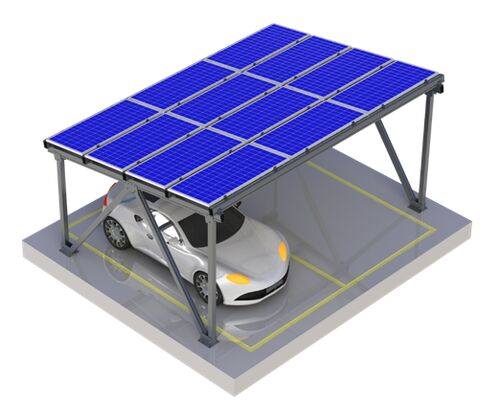

• مرائب السيارات الشمسية: تستوعب الامتدادات المعيارية 1-3 حارات وقوف (ممرات بعرض 6-9 أمتار)، وهي مثالية لمواقف السيارات ومحطات شحن السيارات الكهربائية والمرافق التجارية.

• غرف التشمس السكنية (غرفة تشمس BIPV): يمكن تكوينها كهياكل ذات منحدر واحد أو مزدوج للممرات أو التراسات أو أغطية الشرفات.

• الملاجئ الزراعية واللوجستية: تغطية فعالة من حيث التكلفة وسريعة الانتشار للتخزين أو مناطق التعبئة أو مأوى الماشية.

لماذا تختار نظامنا؟

• إكمال المشروع بشكل أسرع: تقلل المكونات المثقوبة مسبقًا والتجميع المربوط من وقت التثبيت بنسبة تصل إلى 60% مقارنة بالهياكل الملحومة التقليدية.

• استخدام المواد الفعال من حيث التكلفة: تعمل أقسام الفولاذ المشكلة على البارد المحسنة وخطط القطع الفعالة على خفض تكاليف المواد بنسبة 15-20% تقريبًا.

• مرونة التصميم والتوافق: قابلة للتكيف مع أشكال وأسطح وأنواع الوحدات المختلفة. متوافق مع معظم الألواح الكهروضوئية ثنائية الوجه والأحادية الوجه.

• صيانة منخفضة وعمر افتراضي طويل: يضمن طلاء ZAM والوصلات الميكانيكية القوية أداءً موثوقًا به لعقود مع الحد الأدنى من الصيانة.

• تركيب آمن وقابل للتطوير: لا يلزم الحصول على تصاريح عمل ساخنة. النظام قابل للتوسيع أو إعادة التكوين بسهولة لتعديلات المشروع المستقبلية.

الأسئلة الشائعة (FAQ)

• س: ما هو وقت التثبيت النموذجي لحظيرة سطح 100 كيلو واط؟
  ج: مع طاقم عمل من 4-5 أفراد، يمكن إكمال التجميع الهيكلي في 3-5 أيام، اعتمادًا على مدى تعقيد السقف.

• س: هل يمكن تركيب النظام على أسطح غير مستوية؟
  ج: نعم. تسمح قواعد الأعمدة القابلة للتعديل وخيار قطع الأعمدة في الموقع (شبه مسبقة الصنع) بتعويض الارتفاع بما يصل إلى 200 مم.

• س: ما هو تصنيف سرعة الرياح الذي يتمتع به؟
  ج: تم تصميم النظام لتحمل أحمال الرياح التي تصل إلى 150 كم/ساعة (حوالي 42 م/ث) عند تثبيته بشكل صحيح، بما يتوافق مع قوانين البناء الدولية.

• س: هل هناك حاجة إلى معدات خاصة للتركيب؟
  ج: الأدوات الكهربائية القياسية (المثاقب، مفاتيح الربط، مجموعات المقابس) كافية. يوصى باستخدام مسدس ثقب وقاطع ثقوب لتحقيق الكفاءة.

• س: كيف يتم منع تسرب المياه عند الوصلات؟
  ج: يستخدم النظام تصميمًا متداخلاً للمزاريب، وأغطية نهاية محكمة الغلق، وشرائط توجيه المياه التي توجه الرطوبة إلى نظام التصريف الرئيسي. يتم وضع مادة مانعة للتسرب عند الوصلات الخارجية الحرجة.

ملاحظات هامة

• اتبع دائمًا دليل التثبيت الرسمي والرسومات الهيكلية المعتمدة لمشروعك المحدد.

• تأكد من تثبيت جميع نقاط التثبيت في ركيزة هيكلية سليمة (خرسانة أو فولاذ هيكلي). تحقق من قدرة التحميل للسقف المضيف.

• لا تقم بقص أو تعديل العوارض المستمرة أو العوارض الرئيسية دون موافقة هندسية.

• يجب إجراء الشد النهائي لعزم جميع المسامير بعد وضع وحدات PV للسماح بتعديلات المحاذاة الطفيفة.

• يوصى بإجراء فحص منتظم للمسامير والحماية من التآكل كل 2-3 سنوات في البيئات القاسية.
